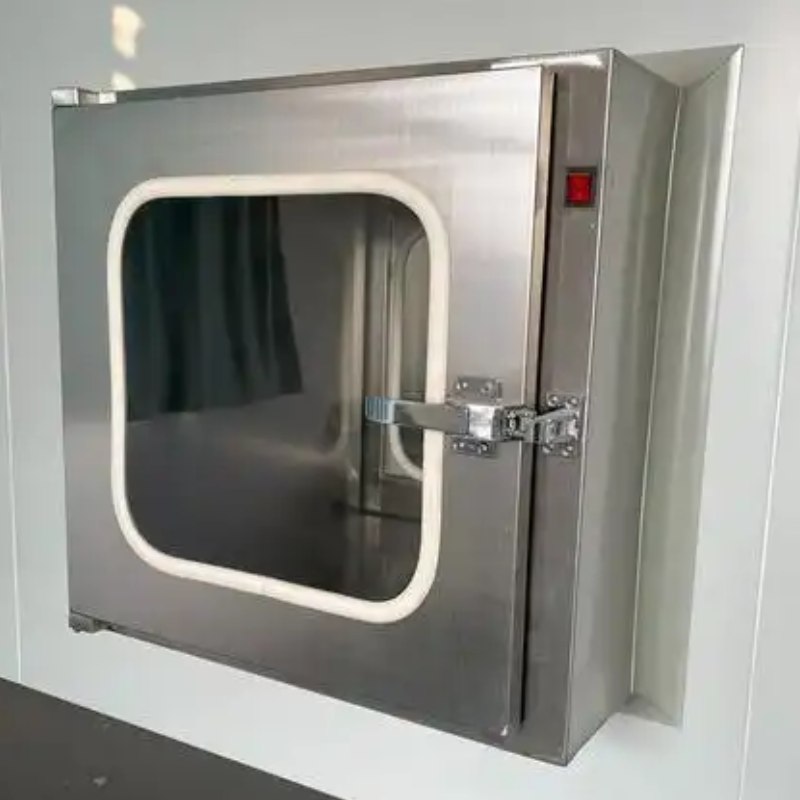

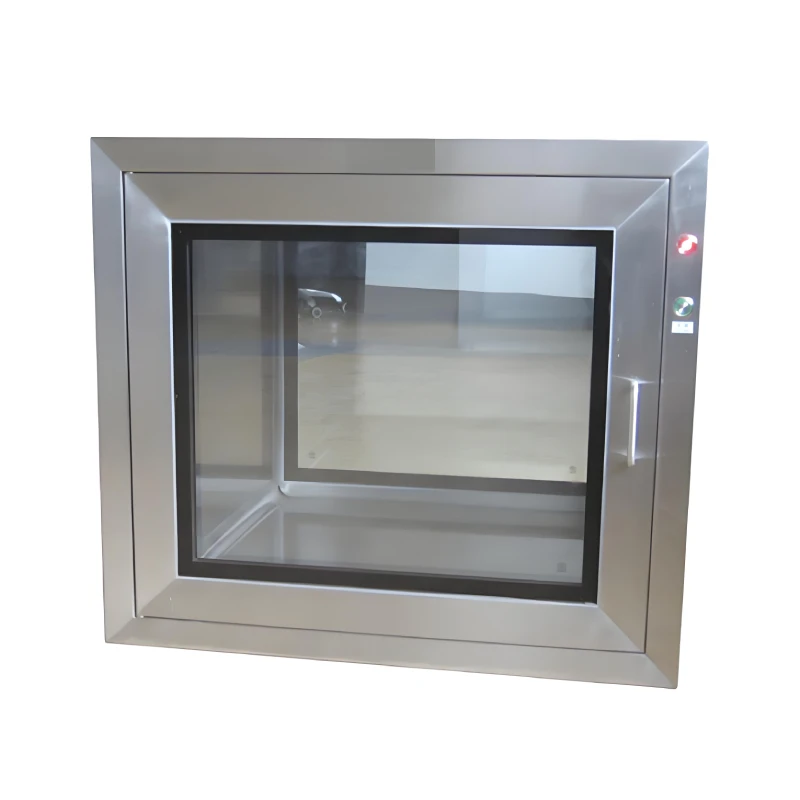

Caja de paso estática

1. Descripción general del producto

La caja de paso estático, también conocida como ventana de transferencia estática, es un dispositivo de transferencia de material instalado entre áreas limpias y no limpias o entre zonas de diferentes niveles de limpieza. A diferencia de las cajas de paso dinámicas que incorporan ventiladores y filtros, la caja de paso estático no contiene dispositivos alimentados y se basa únicamente en el aislamiento físico y mecanismos de bloqueo para lograr una transferencia segura de material entre áreas de diferentes niveles de limpieza.

La caja de paso estático ofrece ventajas como estructura simple, bajo costo, fácil mantenimiento y operación sin ruido. Es un dispositivo de transferencia de material fundamental para salas limpias y se utiliza ampliamente en las industrias farmacéutica, de laboratorio biológico, de fabricación electrónica y de procesamiento de alimentos.

2. Principio de trabajo

El principio de funcionamiento de la caja de paso estático se basa en dos mecanismos principales: aislamiento físico y control de bloqueo.

Primero, el aislamiento físico. El alojamiento de la caja de paso separa físicamente dos áreas de diferentes niveles de limpieza. Ambas puertas permanecen cerradas en condiciones normales, formando una barrera física que impide el intercambio directo de aire entre los dos lados.

Segundo, protección de bloqueo. Se instala un dispositivo de bloqueo entre las dos puertas. Cuando se abre una puerta, la puerta opuesta se cierra automáticamente y no se puede abrir. Este diseño asegura que solo se puede abrir una puerta en cualquier momento dado, evitando efectivamente la contaminación cruzada a través del flujo de aire.

Tercero, el proceso de transferencia de materiales. El operador en el lado de baja limpieza abre la puerta exterior, coloca el material dentro de la cámara y cierra la puerta exterior. A continuación, la cerradura suelta la cerradura en la puerta opuesta. El operador en el lado de alta limpieza abre la puerta interna, retira el material y cierra la puerta interna, completando un ciclo de transferencia completo.

Cuarto, el mantenimiento del sello. Cuando ambas puertas están cerradas, el dispositivo de sellado de la caja de paso asegura la estanqueidad entre la carcasa y las puertas, manteniendo una diferencia de presión estable entre los dos lados.

3. Estructura y componentes del producto

La caja de paso estático consta de los siguientes componentes principales:

Carcasa: Fabricada a partir de chapa de acero inoxidable de alta calidad o chapa de acero laminado en frío, con acabado cepillado o recubierto. La superficie interior es lisa y plana para una limpieza fácil. La estructura de la carcasa es robusta con buenas propiedades de sellado.

Puertas: típicamente puertas de vidrio templado de doble capa o puertas de acero inoxidable con ventanas de visión transparentes para observar el contenido. Las puertas están conectadas a la carcasa a través de bisagras para una apertura y cierre suaves.

Dispositivo de interbloqueo: Incluye interbloqueo mecánico y interbloqueo electrónico. El bloqueo mecánico utiliza enlaces mecánicos para lograr el bloqueo de puertas sin fuente de alimentación. El bloqueo electrónico utiliza cerraduras electromagnéticas y circuitos de control que requieren fuente de alimentación, ofreciendo una mayor fiabilidad y seguridad.

Dispositivo de sellado: juntas de sellado de alta elasticidad o tiras de sellado magnético instaladas en los bordes de la puerta para garantizar la estanqueidad al aire cuando las puertas están cerradas.

Superficie de trabajo: La superficie inferior interior es una superficie de trabajo plana, típicamente hecha de acero inoxidable para resistencia al desgaste y fácil limpieza. Algunos modelos pueden estar equipados con rodillos sin motor para transferir artículos más pesados.

Manija: Manijas de acero inoxidable instaladas en las puertas, que cumplen con los requisitos de higiene de la sala limpia y proporcionan una operación fácil.

Luces indicadoras: Los modelos de bloqueo electrónico típicamente cuentan con luces indicadoras de estado que muestran el estado de apertura/cierre de la puerta y el estado de bloqueo.

Buzzer: Algunos modelos emiten una alarma audible cuando una puerta permanece abierta por un período prolongado, recordando a los operadores que cierren la puerta.

Panel de control: Los modelos de interbloqueo electrónico están equipados con un sencillo panel de control para controlar la lógica de interbloqueo y la configuración de alarma.

4. Características y ventajas

Primero, la estructura simple. La caja de paso estático no contiene componentes complejos como ventiladores o filtros. La estructura es simple y fiable con una baja tasa de fallo.

Segundo, rentabilidad. Sin sistemas de alimentación o filtración, los costos de fabricación y mantenimiento de las cajas de paso estáticas son significativamente menores que las cajas de paso dinámicas, lo que las hace adecuadas para proyectos con presupuestos limitados.

Tercero, operación sin ruido. La caja de paso estático no tiene partes mecánicas móviles durante el funcionamiento, lo que resulta en un funcionamiento completamente silencioso, adecuado para laboratorios sensibles al ruido e instalaciones médicas.

Cuarto, fácil mantenimiento. El mantenimiento diario se limita a la limpieza de superficies interiores y exteriores e inspección de juntas de sellado. No se requiere la sustitución del filtro o el mantenimiento del ventilador, lo que resulta en una carga de trabajo de mantenimiento baja.

Quinto, instalación flexible. Las cajas de paso estático son ligeras y compactas, lo que facilita la instalación. Se pueden instalar en varios tipos de paredes, incluyendo paredes de paneles sándwich, paredes de ladrillo y paneles de yeso.

Sexto, eficiencia energética. Las cajas de paso estático no requieren energía excepto para el bloqueo electrónico (que consume electricidad mínima). Esto cumple con los requisitos de eficiencia energética.

Séptimo, seguro y confiable. El dispositivo de bloqueo asegura que ambas puertas no se puedan abrir simultáneamente, evitando efectivamente la contaminación cruzada. Los modelos de bloqueo electrónico también cuentan con protección de apagado, donde todas las puertas se bloquean automáticamente cuando se pierde la energía.

Octavo, altamente personalizable. Las dimensiones, materiales, tipo de bloqueo, estilo de puerta y otras características se pueden personalizar según los requisitos del cliente para adaptarse a diferentes escenarios de aplicación.

5. Especificaciones técnicas (estándar)

Material de la carcasa: acero inoxidable 304 o acero inoxidable 316L, o chapa de acero laminada en frío con recubrimiento en polvo

Material de la puerta: Puerta de acero inoxidable o puerta de vidrio templado de doble capa (con ventana de visualización)

Espesor de vidrio de ventana: vidrio templado de 4 a 5 milímetros

Tipo de bloqueo: bloqueo mecánico o bloqueo electrónico

Fuente de alimentación: El bloqueo mecánico no requiere energía; bloqueo electrónico requiere AC220V 50Hz

Dimensiones estándar (ancho y tiempos; profundidad y tiempos; altura): los tamaños comunes incluyen 400 y veces; 400 y veces; 400 mm, 500 y veces; 500 y veces; 500mm, 600 y veces; 600 y veces; 600 mm, 600 y veces; 600 y veces; 800mm, 800 y veces; 800 y veces; 800mm, y tamaños personalizados no estándar disponibles

Superficie de trabajo: placa plana de acero inoxidable o rodillos no motorizados

Junta de sellado: junta de sellado de silicona o junta de sellado de EPDM

Acabado superficial: Acabado cepillado o pulido espejo

Temperatura de funcionamiento: 0 a 40 grados Celsius

Humedad de funcionamiento: Menos del 95% de humedad relativa

Método de instalación: Instalación en pared

6. Clasificación del producto

Por tipo de interbloqueo: la caja de paso estático de interbloqueo mecánico utiliza una estructura puramente mecánica para el interbloqueo, no requiere energía, adecuada para ubicaciones sin fuente de alimentación o sensible a la interferencia electromagnética. La caja de paso estático utiliza cerraduras electromagnéticas y controladores para el bloqueo, ofrece una respuesta rápida, alta fiabilidad y funciones de alarma, adecuadas para aplicaciones que cumplen con GMP.

Por tipo de puerta: La caja de paso estático de la puerta de acero inoxidable cuenta con una estructura de puerta de acero inoxidable, robusta y duradera, adecuada para uso de alta frecuencia. La caja de paso estático de puerta de vidrio cuenta con una estructura de puerta de vidrio templado de doble capa, alta transparencia para una fácil visualización de los contenidos, adecuada para aplicaciones que requieren visibilidad en tiempo real.

Por material: Caja de paso estática de acero inoxidable hecha totalmente de acero inoxidable 304 o 316L, altamente resistente a la corrosión, adecuada para laboratorios farmacéuticos y biológicos. Caja de paso estática recubierta en polvo de acero al carbono hecha de acero laminado en frío con recubrimiento en polvo, de menor costo, adecuada para entornos industriales generales.

Por método de instalación: Caja de paso estática rebajada estándar instalada a nivel de la pared, nivel con la superficie de la pared. Caja de paso estático montada en pared fijada a la superficie de la pared a través de una brida, adecuada para paredes delgadas o lugares donde no se pueden hacer grandes aberturas.

Por aplicación: la caja de paso estático estándar solo proporciona funciones básicas de transferencia e interbloqueo. UV Static Pass Box cuenta con una lámpara de esterilización UV incorporada para la desinfección inicial de la superficie de los artículos. Clean Static Pass Box cuenta con un interior especialmente tratado con superficies lisas y sin esquinas muertas, adecuadas para requisitos de limpieza más altos.

7. Áreas de aplicación

Las cajas de paso estático se utilizan ampliamente en varios lugares con ciertos requisitos de limpieza, pero sin la necesidad de funciones de purificación complejas.

Industria farmacéutica: Se utiliza para la transferencia de materiales en talleres de producción de fármacos no estériles, talleres de producción de API, talleres de envasado y entre almacenes y áreas de producción. Las cajas de paso estático son adecuadas para la transferencia de material entre áreas limpias de grado C y D y entre áreas limpias y no limpias.

Laboratorios biológicos: Se utiliza para la transferencia de muestras y reactivos en laboratorios biológicos generales, laboratorios de microbiología y laboratorios de biología molecular. Las cajas de paso estático se pueden usar con lámparas de esterilización UV para la desinfección inicial de la superficie.

Fabricación de electrónica: Se utiliza para la transferencia de materiales en talleres de montaje de componentes electrónicos, talleres de producción de PCB y talleres de montaje de instrumentos de precisión. Las cajas de paso estático evitan que el polvo y las partículas migren entre diferentes áreas.

Hospitales e Instalaciones Médicas: Se utiliza para la transferencia de artículos en salas generales, salas de tratamiento ambulatorio, departamentos centrales de suministro estéril y para la transferencia de medicamentos entre farmacias y estaciones de enfermería.

Procesamiento de alimentos: Se utiliza para la transferencia de materiales entre talleres de envasado de alimentos, áreas de preparación de materias primas y almacenes de productos terminados, evitando que las plagas y el polvo entren en las áreas de producción.

Producción de cosméticos: Se utiliza para la transferencia de materiales entre talleres de llenado de cosméticos, talleres de envasado y almacenes, manteniendo condiciones sanitarias en áreas de producción.

Impresión y embalaje: Se utiliza para la transferencia de material en talleres de impresión y talleres de laminación con ciertos requisitos de limpieza.

Industria general: Se utiliza para la transferencia de materiales entre talleres generales y almacenes en electrónica, maquinaria, química y otras industrias, reduciendo el polvo y la materia extraña que entra en las áreas de producción.

Instituciones de investigación: Se utiliza para la transferencia de muestras, reactivos y herramientas en varios laboratorios de investigación, reduciendo el impacto de la entrada y salida del personal en entornos experimentales.

Centros de datos: Se utilizan para la transferencia de equipos entre salas de servidores y corredores de mantenimiento, reduciendo el impacto de la entrada y salida del personal en el entorno del centro de datos.

8. Comparación con otras cajas de pase

Caja de paso estática vs. Caja de paso dinámica: La caja de paso estática no tiene ventilador ni filtro, confiando en el aislamiento físico y el bloqueo para la transferencia. Dynamic Pass Box tiene ventilador y filtro incorporados con capacidad de autolimpieza. Static Pass Box ofrece un bajo costo, sin ruido y una operación sin mantenimiento. La caja de paso dinámico tiene un costo más alto, un poco de ruido y requiere la sustitución regular del filtro y el mantenimiento del ventilador. La caja de paso estático es adecuada para requisitos de limpieza más bajos o artículos no sensibles a la contaminación. La caja de paso dinámica es adecuada para la transferencia aséptica entre áreas limpias de alto grado.

Static Pass Box vs. VHP Pass Box: VHP Pass Box cuenta con capacidad de esterilización de peróxido de hidrógeno vaporizado, logrando una tasa de eliminación de Log6. Static Pass Box no tiene capacidad de esterilización. VHP Pass Box es adecuado para transferencia aséptica con alto costo y largo tiempo de ciclo. La caja de paso estático es adecuada para la transferencia general de artículos limpios con bajo costo y velocidad de transferencia rápida.

Caja de paso estático vs. caja de paso UV: la caja de paso UV agrega una lámpara de esterilización UV al diseño de la caja de paso estático, proporcionando desinfección superficial de los artículos. Static Pass Box se basa únicamente en el aislamiento físico. UV Pass Box es adecuado para aplicaciones que requieren desinfección inicial de superficies de artículos. Static Pass Box es adecuado para aplicaciones sin necesidad de desinfección o donde los artículos están pre-desinfectados.

9. Guía de selección

Requisito de nivel de limpieza: Seleccione el producto apropiado en función de la diferencia de nivel de limpieza entre los dos lados de la caja de paso. Para pequeñas diferencias sin ningún requisito de esterilidad, la caja de paso estático es adecuada. Para grandes diferencias o requisitos de esterilidad, debe seleccionarse Dynamic Pass Box o VHP Pass Box.

Características del artículo: Determinar las dimensiones internas en función del tamaño de los artículos a transferir. Considere la longitud máxima, la anchura y la altura de los artículos, permitiendo un espacio libre apropiado. Para objetos pesados, considere seleccionar rodillos sin motor.

Frecuencia de uso: Para uso de alta frecuencia, se recomienda el tipo de bloqueo electrónico para una respuesta rápida y una alta fiabilidad. Para uso de baja frecuencia, se puede seleccionar el tipo de bloqueo mecánico, que no requiere energía y ofrece un menor costo.

Entorno de instalación: Confirme el tipo de pared y el grosor, y seleccione la instalación rebajada o montada en la pared. Para paredes de paneles sándwich, la instalación rebajada estándar es adecuada. Para las paredes de ladrillo o hormigón, deben prepararse aberturas de instalación.

Requisitos de material: Para laboratorios farmacéuticos y biológicos, se recomienda acero inoxidable todo 304 o 316L. Para entornos industriales generales, el acero al carbono con recubrimiento en polvo es adecuado.

Limitaciones presupuestarias: Cuando el presupuesto es limitado y los requisitos de limpieza son moderados, Static Pass Box es una opción económica y razonable. El tipo de bloqueo electrónico es más caro que el tipo de bloqueo mecánico. El material de acero inoxidable es más caro que el material de acero al carbono.

Requisitos de cumplimiento: La industria farmacéutica debe seleccionar cajas de aprobación que cumplan con los requisitos de GMP, lo que generalmente requiere certificados de materiales e informes de inspección de fábrica.

Tipo de puerta: Elija la puerta de vidrio cuando se necesite la visualización en tiempo real del contenido. Elija la puerta de acero inoxidable cuando se requiere una alta durabilidad.

10. Instalación y mantenimiento

Puntos clave de instalación: Corte una abertura en la pared de acuerdo con las dimensiones externas de la caja de paso. Inserte el alojamiento de la caja de paso en la abertura de la pared, asegurándose de que esté nivel. Llene los huecos entre la carcasa y la pared con un compuesto de sellado o juntas de sellado para asegurar el sellado. Asegure la caja de paso a la pared mediante tornillos de montaje o bridas de fijación. Para el tipo de bloqueo electrónico, conecte la fuente de alimentación y la tierra. Instale las puertas y ajuste las bisagras para una apertura y cierre suaves. Prueba de la funcionalidad de interbloqueo.

Mantenimiento diario: Limpia las superficies interiores y exteriores y las ventanas de visión diariamente usando paño sin pelusa y agentes de limpieza apropiados. Inspeccionar regularmente las juntas de sellado para detectar envejecimiento, daño o deformación; reemplazar si está dañado. Compruebe regularmente las bisagras de la puerta para la aflojación y apriete los tornillos. Para el tipo de bloqueo mecánico, compruebe regularmente el mecanismo de bloqueo para un funcionamiento sin problemas y aplique lubricante si es necesario. Para el tipo de bloqueo electrónico, compruebe regularmente las luces indicadoras y el zumbidor para el funcionamiento adecuado; prueba de la función de protección de apagado. Compruebe las puertas para una apertura y cierre suaves; ajustar si se produce pegamento.

Reemplazo del filtro: la caja de paso estático no tiene filtro, por lo que no se requiere mantenimiento del filtro.

Solución de problemas comunes: Si el bloqueo falla, compruebe si el enlace de bloqueo mecánico está atascado o si el bloqueo electromagnético de bloqueo electrónico y el controlador están funcionando correctamente. Si las puertas no se cierran correctamente, compruebe si las juntas de sellado están deformadas o si las bisagras están sueltas. Si el tipo de bloqueo electrónico no tiene alimentación, compruebe la conexión de alimentación y el fusible. Si las luces indicadoras no se iluminan, compruebe si las bombillas o los led están dañados. Si el zumbidor alarma continuamente, compruebe si las puertas están completamente cerradas o si el ajuste de retraso de alarma es apropiado.
