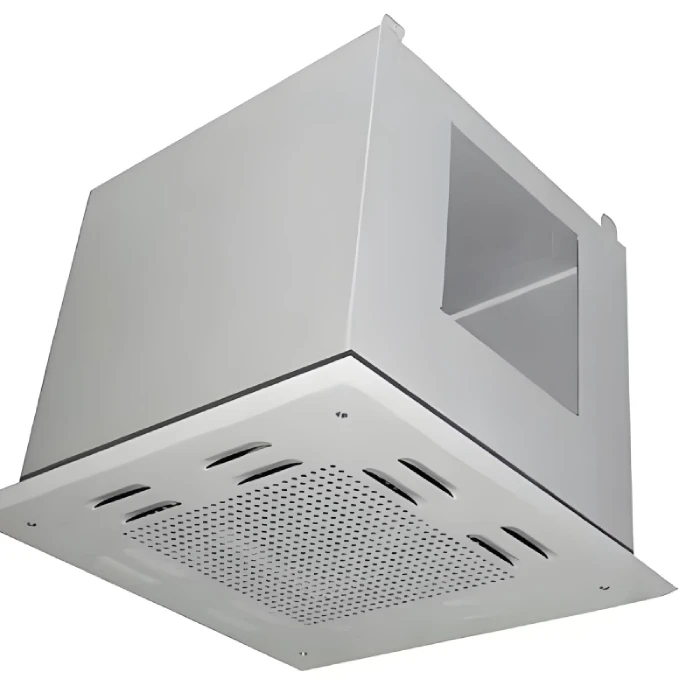

Salida de aire de alta eficiencia

1. Descripción general del producto

La salida de aire de alta eficiencia, también conocida como salida de aire HEPA, es un dispositivo de suministro de aire terminal en sistemas de purificación de HVAC de salas limpias. Instalado en el techo de la sala limpia, alberga un filtro de alta eficiencia y suministra aire limpio tratado uniformemente a la sala limpia. Es uno de los componentes clave del equipo para mantener los niveles de limpieza de las salas limpias.

Las salidas de aire de alta eficiencia se utilizan típicamente en combinación con sistemas de conductos y unidades de tratamiento de aire. Son adecuados para ambientes de sala limpia que van desde la clase ISO 5 a la clase ISO 8 y son ampliamente utilizados en las industrias farmacéutica, biotecnológica, de fabricación electrónica, hospitalaria y de procesamiento de alimentos.

2. Principio de trabajo

El principio de funcionamiento de la salida de aire de alta eficiencia se basa en una combinación de suministro de aire centralizado y filtración terminal.

Primero, suministro de fuente de aire. Una unidad central de tratamiento de aire o ventilador proporciona aire que ha pasado a través de filtros preliminares y de eficiencia media. Este aire se suministra a cada salida de aire de alta eficiencia a través de conductos de suministro.

En segundo lugar, la filtración terminal. El aire entra en la salida de aire de alta eficiencia y pasa a través del filtro HEPA o ULPA incorporado, donde se capturan eficientemente partículas, bacterias, polvo y otros contaminantes en el aire.

Tercero, suministro uniforme de aire. El aire limpio filtrado pasa a través de la placa difusora o el dispositivo de uniformización del flujo de aire en la salida y se suministra a la sala limpia a una velocidad y dirección uniformes, creando el patrón de flujo de aire requerido.

Cuarto, mantenimiento diferencial de presión. La salida de aire de alta eficiencia trabaja junto con las salidas de aire de retorno para establecer y mantener el gradiente diferencial de presión requerido dentro de la sala limpia, evitando que los contaminantes migren de áreas de menor limpieza a áreas de mayor limpieza.

3. Estructura y componentes del producto

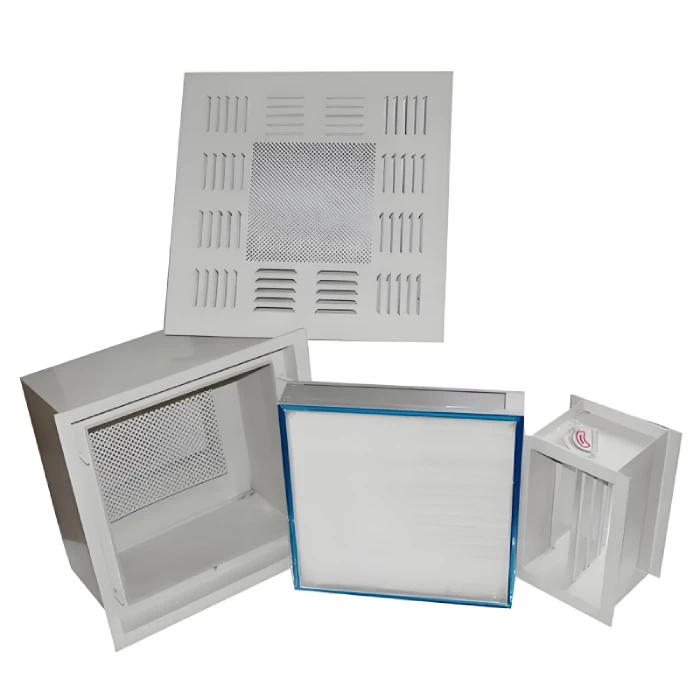

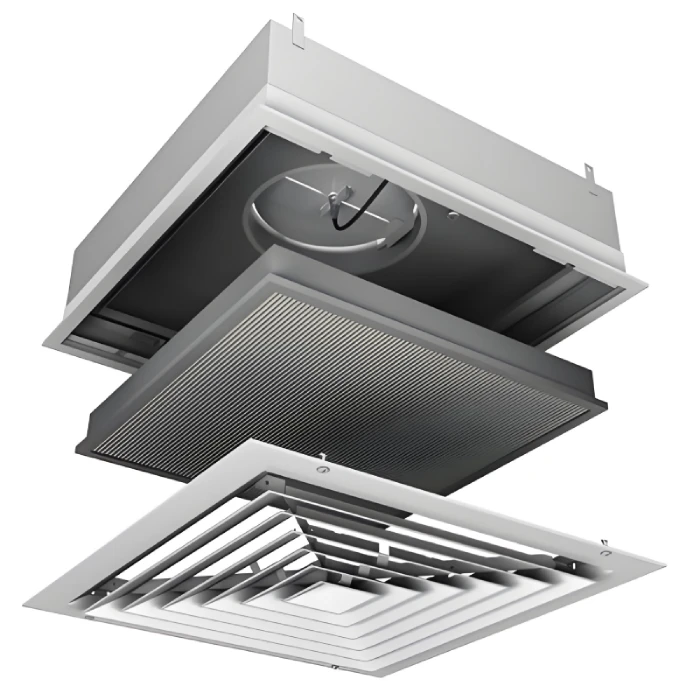

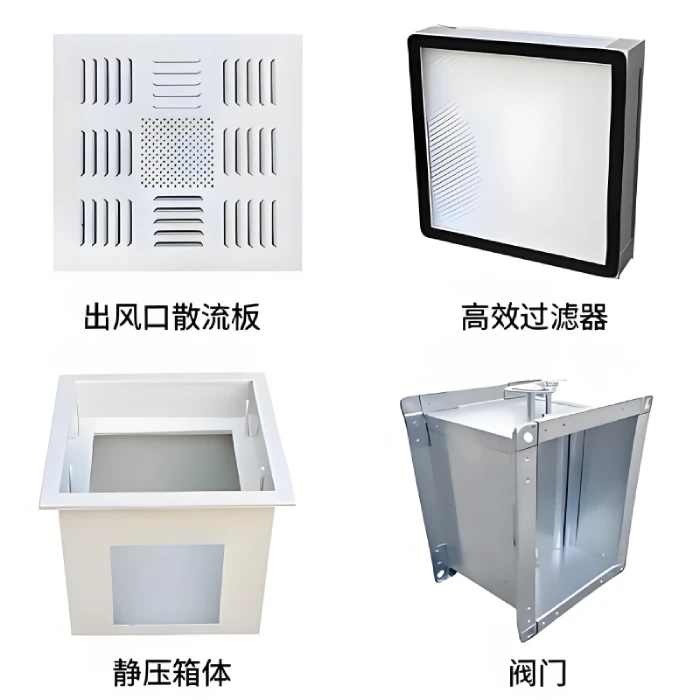

La salida de aire de alta eficiencia consiste en los siguientes componentes principales:

Carcasa: Fabricado de chapa de acero laminado en frío de alta calidad o chapa de acero inoxidable, con acabado de pulverización electrostática o recubrimiento en polvo para una buena resistencia a la corrosión y apariencia estética. La carcasa está diseñada para ser hermética.

Filtro de alta eficiencia: El componente de filtración del núcleo, incluyendo filtros HEPA (99,97% o mayor eficiencia para partículas de 0,3 micras) y filtros ULPA (99,999% o mayor eficiencia para partículas de 0,12 micras). Los filtros pueden ser del tipo separado o mini plegado.

Placa difusora: instalada en la cara de salida de aire, típicamente hecha de aleación de aluminio o acero inoxidable, con pequeños orificios o ranuras distribuidos uniformemente para garantizar una distribución uniforme del aire suministrado.

Amortizador de control de volumen de aire: instalado en el extremo de entrada de aire de la salida, utilizado para ajustar el volumen de aire suministrado a la sala limpia, permitiendo el ajuste de las tasas de cambio de aire y el diferencial de presión en función de los requisitos reales.

Dispositivo de sellado: Incluye juntas de sellado entre la carcasa y el techo, y tiras de sellado entre el filtro y la carcasa, asegurando que el sistema sea hermético.

Puerto de prueba diferencial de presión: Se utiliza para conectar un medidor de presión, facilitando el monitoreo de los cambios de resistencia del filtro para determinar cuándo es necesario reemplazar el filtro.

Capa de aislamiento: Algunos modelos tienen una capa de aislamiento en el exterior de la carcasa para evitar la condensación durante el funcionamiento del aire acondicionado.

4. Características y ventajas

En primer lugar, alta eficiencia de filtración. Los filtros HEPA o ULPA incorporados eliminan eficientemente las partículas microscópicas en el aire, asegurando que la limpieza del aire de suministro cumpla con los requisitos de la sala limpia.

En segundo lugar, la distribución uniforme del aire. El diseño optimizado de la placa difusora proporciona un suministro de aire uniforme y estable, minimizando la turbulencia y las zonas muertas, ayudando a mantener la limpieza de la sala limpia.

Tercero, la estructura compacta. La carcasa es compacta, ocupando un espacio mínimo en el techo, adecuada para edificios con espacio aéreo limitado.

Cuarto, instalación fácil. Las dimensiones de la interfaz estandarizadas y los métodos de instalación permiten la conexión directa a los sistemas de conductos comunes, lo que hace que la instalación sea rápida y sencilla.

Quinto, mantenimiento conveniente. Los filtros se pueden reemplazar desde el interior de la sala limpia o desde encima del techo. Algunos modelos cuentan con diseños de tirada lateral o de tirada inferior para una simple sustitución.

Sexto, volumen de aire ajustable. Equipado con un amortiguador de control del volumen de aire, que permite un ajuste flexible del volumen de aire de suministro en función de los requisitos reales de la sala limpia.

Séptimo, buen rendimiento de sellado. Múltiples diseños de sellado aseguran la estanqueidad del sistema, evitando que el aire no filtrado se filtre en la sala limpia a través de huecos.

Octavo, materiales de alta calidad. La carcasa está fabricada de acero de alta calidad con tratamiento superficial avanzado, ofreciendo resistencia a la corrosión, fácil limpieza, apariencia estética y durabilidad.

5. Especificaciones técnicas (estándar)

Material de la carcasa: lámina de acero laminada en frío o lámina de acero inoxidable (304 o 316L)

Acabado superficial: recubrimiento de pulverización electrostática o recubrimiento en polvo

Dimensiones estándar (ancho y tiempos; altura y tiempos; profundidad): Varios tamaños estándar disponibles, como 600 y tiempos; 600 y veces; 500mm, 750 y veces; 750 y veces; 500mm, 900 y veces; 600 y veces; 500mm, y personalizable

Tipo de filtro de alta eficiencia: filtro HEPA o filtro ULPA

Eficiencia de filtración HEPA: 99,97% o superior para partículas de 0,3 micras

Eficiencia de filtración ULPA: 99,999% o superior para partículas de 0,12 micras

Flujo de aire nominal: de 500 a 3000 metros cúbicos por hora (varía según el tamaño y el modelo)

Velocidad de cara: 0,45 a 1,5 metros por segundo (ajustable)

Material de la placa del difusor: Aleación de aluminio o acero inoxidable

Amortificador de control de volumen de aire: amortiguador de hojas múltiples o amortiguador de hoja única

Método de sellado: Sello de junta o sello de gel

Temperatura de funcionamiento: 0 a 40 grados Celsius

Humedad de funcionamiento: Menos del 95% de humedad relativa

Método de instalación: Montado en el techo rebajado

6. Clasificación del producto

Por tipo de filtro: salida de aire de alta eficiencia HEPA, equipada con filtro HEPA, adecuada para ambientes de sala limpia convencionales. Salida de aire de alta eficiencia ULPA, equipada con filtro ULPA, adecuada para requisitos de limpieza superiores a la clase ISO 5.

Por material: Acero al carbono Salida de aire de alta eficiencia, carcasa hecha de acero laminado en frío con recubrimiento en polvo, económica y práctica. Salida de aire de alta eficiencia de acero inoxidable, carcasa hecha de acero inoxidable 304 o 316L, altamente resistente a la corrosión, adecuada para entornos húmedos o corrosivos.

Por método de instalación: Tipo de suministro de techo, instalación estándar con aire suministrado hacia abajo desde el techo. Tipo de suministro lateral, montado en pared, adecuado para requisitos especiales de patrón de flujo de aire.

Por Tipo de Difusor: Difusor de placa perforada, con orificios redondos distribuidos uniformemente para una dispersión uniforme del aire. Difusor con lupinas, con lupinas ajustables para el control de la dirección del flujo de aire.

Por método de sellado: Tipo de sellado de junta, utilizando junta de sellado entre el filtro y la carcasa, menor costo. Tipo de sellado en gel, utilizando tecnología de sellado en gel para una estanqueidad superior, adecuada para aplicaciones con requisitos de sellado extremadamente altos.

Por aislamiento: Tipo no aislado, sin capa de aislamiento. Tipo aislado, con capa de aislamiento en el exterior de la carcasa para evitar la condensación.

7. Áreas de aplicación

Las salidas de aire de alta eficiencia se utilizan ampliamente en varios lugares con estrictos requisitos de limpieza del aire.

Industria farmacéutica: Se utiliza en talleres de producción de medicamentos, talleres de preparación estéril, talleres de purificación y envasado de API, laboratorios de control de calidad, que cumplen con los requisitos de GMP. Las salidas de aire de alta eficiencia proporcionan aire limpio para garantizar que la calidad del aire durante la producción farmacéutica cumpla con los estándares especificados.

Biotecnología y Ciencias de la Vida: Se utiliza en laboratorios biológicos, salas de cultivo celular, laboratorios genéticos, salas de pruebas de microbiología, etc., evitando que los microorganismos y partículas transportados por el aire contaminan muestras experimentales y cultivos.

Fabricación de semiconductores y electrónica: Se utiliza en talleres de fabricación de chips, áreas de procesamiento de obleas, talleres de producción de paneles LCD, líneas de montaje de componentes electrónicos de precisión, etc., proporcionando entornos de aire de alta limpieza para evitar que las partículas microscópicas causen defectos en componentes electrónicos.

Hospitales e Instalaciones Médicas: Usado en salas de operaciones, salas de UCI, salas de tratamiento estéril, departamentos centrales de suministro estéril, salas de aislamiento, etc. Las salidas de aire de alta eficiencia proporcionan aire limpio para reducir los riesgos de infección del hospital y proteger a los pacientes y al personal médico.

Procesamiento de alimentos y bebidas: Se utiliza en talleres de envasado de alimentos, líneas de llenado de productos lácteos, talleres de producción de bebidas, talleres de procesamiento de carne, etc., evitando que los microorganismos transportados por el aire contaminan los productos alimenticios y amplíen la vida útil del producto.

Fabricación de instrumentos de precisión y óptica: Se utiliza en talleres de montaje de lentes, salas de calibración de instrumentos de precisión, talleres de recubrimiento óptico, etc., proporcionando entornos libres de polvo para proteger los instrumentos de precisión y los componentes ópticos de la contaminación.

Laboratorios y I& D Centros: Utilizados en laboratorios químicos, laboratorios de física, laboratorios de ciencia de materiales, centros de pruebas analíticas, etc., protegiendo muestras experimentales e instrumentos de precisión de la interferencia de partículas aerotransportadas.

Fabricación de dispositivos médicos: Se utiliza en talleres de producción de dispositivos médicos, talleres de fabricación de implantes, talleres de envasado de dispositivos estériles de un solo uso, etc., asegurando que los productos no estén contaminados por microorganismos durante la producción.

Producción de cosméticos: Se utiliza en talleres de llenado de cosméticos, talleres de emulsionación, talleres de envasado, etc., evitando que los microorganismos aerotransportados contaminan los cosméticos y garantizando la calidad y seguridad del producto.

Centros de datos y salas de computadoras: Se utilizan en salas de servidores, salas de telecomunicaciones, centros de control, etc. Las salidas de aire de alta eficiencia ayudan a mantener el ambiente limpio y el control de temperatura necesarios para el funcionamiento del equipo.

Instalaciones de alojamiento de animales: Se usan en salas de animales SPF, centros de animales de laboratorio, salas de operaciones de animales, etc., evitando que los patógenos transmitidos por el aire entren en las áreas de alojamiento de animales y protegiendo la salud de los animales de laboratorio.

Aeroespacial y Defensa: Se utiliza en talleres de montaje de naves espaciales, talleres de fabricación de equipos de navegación de precisión, talleres de mantenimiento de sistemas de armas y otras aplicaciones con requisitos especiales de limpieza.

8. Comparación con otros equipos de sala limpia

Salida de aire de alta eficiencia vs. FFU: La salida de aire de alta eficiencia no contiene un ventilador integrado y se basa en un sistema central de HVAC para la alimentación de aire. Las FFU tienen un ventilador incorporado y pueden funcionar de forma independiente. Las salidas de aire de alta eficiencia son adecuadas para nuevos proyectos de sala limpia a gran escala con una menor inversión inicial. Las FFU son adecuadas para proyectos de renovación y aplicaciones que requieren un control independiente del flujo de aire.

Caja de filtro de ventilador: Las cajas de filtro de ventilador típicamente incluyen tanto el ventilador como el filtro como una unidad de suministro de aire completa. La salida de aire de alta eficiencia es solo un dispositivo terminal y requiere un ventilador externo para su funcionamiento. Las salidas de aire de alta eficiencia tienen una estructura más sencilla y menores costos de mantenimiento.

Salida de aire de alta eficiencia frente al difusor estándar: los difusores estándar no tienen capacidad de filtración y solo sirven para distribuir el flujo de aire. La salida de aire de alta eficiencia proporciona difusión y filtración de alta eficiencia, lo que lo convierte en un dispositivo de suministro de aire dedicado para salas limpias.

9. Guía de selección

Requisitos de limpieza: Seleccione la salida de aire de alta eficiencia adecuada en función de la clase de limpieza ISO requerida. Para la clase ISO 5 y superior, se recomiendan filtros ULPA. Para las clases ISO 6 a 8, los filtros HEPA son adecuados.

Requisitos de flujo de aire: Calcule el volumen total de aire de suministro en función del área de la sala limpia, la altura y la tasa de cambio de aire requerida. Determine el número de salidas de aire de alta eficiencia necesarias y el flujo de aire nominal por salida.

Espacio de instalación: Mida la altura del plenum del techo y selecciona una carcasa de altura adecuada. Para espacio limitado, elija una salida de aire de alta eficiencia de perfil bajo.

Selección de material: Para entornos secos normales, el acero al carbono con recubrimiento en polvo es adecuado. Para entornos húmedos o lugares con gases corrosivos, elija una carcasa de acero inoxidable.

Requisito de sellado: Para aplicaciones con requisitos de alta estanqueidad (como laboratorios de bioseguridad, talleres farmacéuticos estériles), se recomiendan salidas de aire de alta eficiencia de tipo sellado en gel.

Tipo de difusor: Para aplicaciones que requieren una alta uniformidad de flujo de aire, elija difusores de placas perforadas. Para aplicaciones que requieren una dirección de flujo de aire ajustable, elija difusores con persianas.

Conveniencia de mantenimiento: Considere el espacio de trabajo disponible para la sustitución del filtro y seleccione un modelo que pueda ser mantenido desde el interior de la sala limpia o desde encima del techo.

Requisitos de cumplimiento: La industria farmacéutica debe seleccionar salidas de aire de alta eficiencia que cumplan con los requisitos de GMP, lo que generalmente requiere certificados de materiales e informes de pruebas de fábrica.

10. Instalación y mantenimiento

Puntos clave de la instalación: Antes de la instalación, compruebe que las dimensiones de la abertura del techo coincidan con la salida de aire. Instalar conductos de suministro en el pleno del techo, asegurando un buen sellado del conducto. Inserte la carcasa de salida de aire de alta eficiencia en la abertura del techo, utilizando juntas de sellado para sellar contra el techo. Conecte el conducto de suministro a la entrada de salida de aire, utilizando bridas y juntas de sellado para asegurar conexiones libres de fugas. Instale el filtro de alta eficiencia, asegurando la orientación correcta y el sellado adecuado. Instalar la placa difusora. Conecte el tubo de prueba diferencial de presión. Realice la puesta en marcha del sistema para probar el volumen de suministro de aire y el diferencial de presión.

Procedimiento de sustitución del filtro: Apague el sistema HVAC o cierre el amortiguador de salida de aire correspondiente. Retire la placa difusora. Retire el filtro antiguo de la carcasa. Limpia el bastidor de montaje del filtro y las superficies de sellado. Instale el nuevo filtro, asegurando que la junta de sellado esté comprimida uniformemente. Reinstale la placa difusora. Reiniciar el sistema y realizar pruebas de velocidad de flujo de aire y diferencial de presión. Registre la fecha de sustitución del filtro y la lectura del diferencial de presión.

Mantenimiento diario: Observe regularmente la lectura del medidor de presión. Cuando el diferencial de presión alcanza el doble de la resistencia inicial, se requiere el reemplazo del filtro. Limpia regularmente la superficie de la placa del difusor para evitar que la acumulación de polvo afecte a la distribución del flujo de aire. Compruebe los puntos de sellado para detectar fugas de aire. Realice periódicamente pruebas de velocidad de flujo de aire para asegurarse de que el volumen de aire de suministro cumpla con los requisitos de diseño. Realice periódicamente pruebas de integridad del filtro (prueba de fugas de PAO) para verificar que no hay fugas del filtro.

Solución de problemas comunes: Si el volumen de aire de suministro es insuficiente, compruebe si el amortiguador de control del volumen de aire está completamente abierto, si el filtro está obstruido o si el conducto de suministro está fugando. Si el suministro de aire es desigual, compruebe si la placa difusora está obstruida o nivelada incorrectamente. Si la diferencia de presión es demasiado alta, el filtro se obstruye y requiere reemplazo. Si se produce condensación en la carcasa, compruebe si la capa de aislamiento está intacta o si la temperatura del aire de suministro es demasiado baja.
