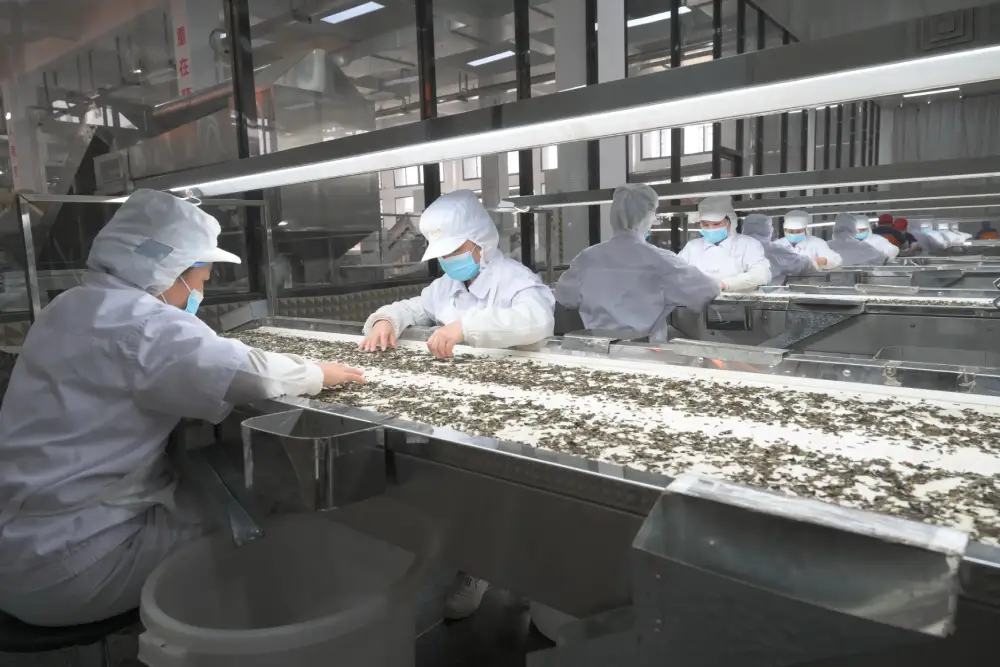

Requisitos de sala limpia y configuración de ducha de aire para talleres de producción de té

Si bien este título hace referencia a la producción de té, los principios de ingeniería de sala limpia, las especificaciones y las consideraciones del proveedor discutidas aquí son directamente aplicables. y críticamente importante— instalaciones de fabricación de semiconductores y electrónica. En entornos de alta precisión como la fabricación de obleas, la fotolitografía y el empaquetado avanzado, incluso la contaminación de partículas submicrónicas puede causar pérdida de rendimiento, falla del dispositivo o retrabalón costoso. 5 (Clase 1 y 100) requisitos. Igualmente vital es la integración de robustos sistemas de entrada a salas limpias con ducha de aire que eliminan las partículas superficiales del personal y las herramientas antes de entrar en zonas críticas. Este artículo describe los requisitos básicos de sala limpia y las mejores prácticas de configuración de ducha de aire específicamente para instalaciones de grado semiconductor. centrarse en el rendimiento del mundo real, la capacidad del proveedor y la fiabilidad operativa a largo plazo; No normas teóricas. Abordamos lo que los ingenieros y gerentes de adquisiciones necesitan saber al seleccionar paneles de sala limpia, validandoducha de aire habitación limpiadiseño y asociación con fabricantes calificados de duchas de aire.

Estructural y Integridad ambiental: Selección de sistemas de pared de panel de sala limpia para entornos de semiconductores

En la fabricación de semiconductores, los sistemas de paredes de paneles de sala limpia no son solo componentes arquitectónicos. son barreras funcionales que definen límites de control ambiental. A diferencia de las salas limpias de calidad alimentaria o farmacéutica, las fábricas de semiconductores exigen paneles con cero extracción orgánica, ultra baja pérdida de partículas (<0,01 partículas/cm²/min), y resistencia a disolventes agresivos (por ejemplo, solución de piraña, HF, acetona). Los paneles estándares de sala limpia hechos de resina fenólica o MDF con cara a melamina fallan en estas condiciones. En su lugar, los líderes de la industria especifican paneles sándwich de aluminio anodizado o revestido de acero inoxidable no poroso, electrostático-disipador (ESD) con núcleos de poliuretano o PIR. Estos materiales mantienen la estabilidad dimensional a través de las oscilaciones de temperatura (tolerancia de 0,5 grados C), resisten a la corrosión de los gases de proceso y soportan la continuidad de puesta a tierra a través de paredes, techos y puertas. crítico para el manejo seguro de las obleas y los circuitos integrados.

La integridad conjunta no es negociable. Los huecos entre los paneles de la sala limpia se convierten en trampas de partículas y disruptores del flujo de aire. Sistemas mecanizados de precisión de lengua y ranura o de bloqueo de leva; emparejado con sellantes sin silicona y con bajo contenido de COV certificados según ASTM E515; son necesarios para lograr superficies monolíticas. Cualquier desviación compromete la uniformidad del flujo de aire laminar y aumenta el riesgo de clasificación ISO durante la certificación. Además, el grosor del panel (típicamente de 50 a 100 mm) debe alinearse con los cálculos de carga térmica y las necesidades de amortiguación de vibraciones cerca de las herramientas de litografía. Al evaluar los paneles de sala limpia, solicite informes completos de prueba; no solo el fabricante afirma— para la densidad de humo, la propagación de la llama (ASTM E84) y el derramamiento de partículas en condiciones de fábrica simuladas (por ejemplo, flujo de aire filtrado con HEPA durante 24 horas a 0,45 m/s).

Asociarse con un proveedor comprobado de sistemas de paredes de paneles de sala limpia significa obtener acceso a soporte de diseño integrado; no solo los kits disponibles. Los proveedores de primer nivel ofrecen servicios de diseño integrados en CAD, modelado de presión estática y validación de maquetes en el sitio antes de la instalación. También se coordinan sin problemas con los proveedores de HVAC y FFU para garantizar que las penetraciones de paneles (para luces, sensores, bloqueos) mantengan la integridad sin comprometer la clasificación ISO. Para las empresas de semiconductores que escalan la capacidad o actualizan las bahías heredadas, eligiendo un proveedor capaz de instalación por fases; sin detener la producción— es a menudo más valioso que el ahorro de costes marginales en paneles de sala limpia solo.

Diseño de sala limpia de ducha de aire: validación del rendimiento más allá de las especificaciones básicas

Una sala limpia con ducha de aire es tan eficaz como su diseño, instalación y validación continua. no su CFM o cuenta de boquillas listados. En la fabricación de semiconductores, donde el personal transporta > El 80% de la contaminación superficial en las zonas críticas, el diseño de la ducha de aire debe tener en cuenta el comportamiento del mundo real: tipo de ropa (trajes de conejo vs. vestidos con capucha completa), patrones de movimiento, tiempo de permanencia y entrada del carrito de herramientas. Un diseño genérico de sala limpia de ducha de aire puede cumplir con la velocidad mínima de flujo de aire (25-30 m/s), pero sin la secuenciación adecuada de la boquilla, la alineación direccional y la etapa de presión, no puede desplazar sub-5μ m partículas adheridas a través de fuerzas de van der Waals.

El diseño validado de la sala limpia de la ducha de aire comienza con el modelado computacional de la dinámica de fluidos (CFD). simular las rutas de flujo de aire alrededor de formas humanas usando ropa estándar de sala limpia. Los principales fabricantes de duchas de aire integran accionamientos de frecuencia variable (VFD) para modular la velocidad del soplador basada en sensores de ocupación y bloqueos de puertas, reduciendo el uso de energía hasta en un 40% sin sacrificar la eficacia de la descontaminación. La colocación de la boquilla sigue los protocolos ISO 14644-3: matrices escalonadas en ángulo de 15° – 25 y grados; para maximizar la turbulencia en todas las superficies de la prenda, incluyendo la parte posterior del cuello y las regiones de la suela. Crucialmente, el diseño de la sala de ducha de aire incluye un bucle de filtración de recirculación dedicado con filtros ULPA (U15 / U16); no solo pre-filtros— prevenir la contaminación cruzada entre ciclos.

Para fábricas de alto rendimiento, habitaciones de ducha de aire para múltiples personas o configuraciones de estilo túnel— ofrecer escalabilidad sin cuellos de botella. Elducha de aire para sala limpiaLas soluciones de proveedores de confianza cuentan con temporizadores de ciclo programables (10 a 30 segundos), señales de entrada audibles/visuales y monitoreo de presión diferencial de filtro en tiempo real con salidas de alarma a sistemas de gestión de edificios (BMS). Al evaluar el precio de la ducha de aire o el precio de la habitación limpia de la ducha de aire, factor en los costos del ciclo de vida: frecuencia de reemplazo del filtro ULPA (cada 12 y 18 meses), intervalos de servicio del motor y compatibilidad con su instalación; s calidad del aire comprimido (sin aceite, clase 0 según ISO 8573-1). Una fábrica de duchas de aire que ofrece documentación de IQ/OQ, puesta en marcha en el sitio y revalidación anual del rendimiento agrega valor medible sobre alternativas de bajo costo.

Selección de proveedores & Integración: Por qué los fabricantes de duchas de aire importan más que nunca

En la fabricación de semiconductores, los sistemas de sala limpia son infraestructuras de misión crítica. No son accesorios opcionales. Esto hace que la selección de proveedores sea una de las decisiones de adquisición de mayor impacto que un ingeniero de instalaciones puede tomar. La elección de un proveedor de ducha de aire basado únicamente en las especificaciones del catálogo o el precio de la ducha de aire invita a riesgos: calibración de boquilla inconsistente, eficiencia de filtro no documentada o firmware que carece de capacidad de seguimiento de auditoría para sistemas de calidad alineados con la FDA / ISO 13485. Los principales fabricantes de duchas de aire se diferencian a través de tres pilares: integración técnica, preparación regulatoria y apoyo de campo.

La integración técnica significa compatibilidad más allá del ajuste físico. Un proveedor calificado de ducha de aire proporciona interfaces Modbus TCP o BACnet MS / TP para una comunicación sin problemas con su fábrica; plataforma SCADA o MES. Sus sistemas de ducha de aire registran las marcas de inicio/parada del ciclo, el delta-P del filtro, la duración de apertura de la puerta y los códigos de error; datos esenciales para el análisis de la causa raíz durante las excursiones de rendimiento. También co-diseñan con su proveedor de sistemas de pared de paneles de sala limpia para asegurar que los puntos de montaje estructurales, las vías de conducto eléctrico y los recortes del techo se alineen con precisión. eliminación de costosas modificaciones de campo.

La preparación regulatoria se extiende más allá de las marcas CE o UL. Los fabricantes de duchas de aire de primer nivel mantienen líneas de producción certificadas ISO 9001, proporcionan trazabilidad de materiales hasta certificados de filtro ULPA a nivel de lotes y ofrecen paquetes de validación completos. incluyendo plantillas DQ/IQ/OQ alineadas con SEMI S2 y ISO 14644-4. Para las fábricas globales, admiten interfaces HMI multilingües y redes de servicio locales con técnicos certificados capacitados en su modelo específico de sala limpia de ducha de aire.

Por último, el soporte de campo determina el tiempo de actividad a largo plazo. Un proveedor de duchas de aire sensible mantiene inventarios regionales de piezas de repuesto (sin plazos de entrega de 8 semanas para sopladores críticos), ofrece diagnósticos remotos y realiza visitas trimestrales de mantenimiento preventivo. No sólo reparaciones reactivas. Si necesitas un compactoducha de aire habitación limpiapara una bahía de metrología o un túnel de ducha de aire personalizado para una línea de manipulador de obleas de 300 mm, asociarse con un proveedor cuya experiencia en diseño de ducha de aire coincide con su complejidad de proceso; No solo su folleto de ventas. Porque en la fabricación de semiconductores, cada segundo de tiempo de inactividad no planificado cuesta miles. Cada partícula cuenta. Y cada especificación debe ser verificada— No asumido.

Preguntas frecuentes

Q1: ¿Qué certificaciones debo verificar al seleccionar un fabricante de ducha de aire para aplicaciones de semiconductores?

Siempre confirme la certificación ISO 9001 para la gestión de calidad, la lista UL / cUL para la seguridad eléctrica y los informes de prueba independientes que verifican la eficiencia del filtro ULPA (≥99.9995% @ 0.12μm según EN 1822). Para las fábricas globales, solicite pruebas de cumplimiento con SEMI S2 (directrices de seguridad) y ISO 14644-3 (pruebas de sala limpia). Evite a los proveedores que ofrezcan “ equivalente” filtros sin validación de terceros— Las curvas de retención de partículas importan más que las calificaciones nominales.

Q2: ¿Cómo determino si necesito una sala de ducha de aire para una sola persona o una sala de ducha de aire para varias personas para mi entrada a la sala limpia?

Calcular el rendimiento máximo del personal durante los cambios de turno. Si > 15 personas entran en una zona crítica en 5 minutos, una unidad de una sola persona crea cuellos de botella y alienta el comportamiento de bypass. derrotar su propósito. Las duchas de aire para múltiples personas o las configuraciones de túnel mantienen el flujo al tiempo que permiten la descontaminación simultánea. También considere carros de herramientas: si los operadores empujan el equipo a través de puntos de entrada, estilo túnelducha de aire para habitación limpiasistemas con boquillas a nivel de suelo y tiempo de ciclo prolongado son obligatorios.

P3: ¿Puedo adaptar un sistema de pared de panel de sala limpia existente con una nueva sala limpia de ducha de aire sin una renovación importante?

Sí— si sus paneles actuales de sala limpia soportan refuerzos estructurales y tienen espaciamiento de la rejilla del techo compatible. Proveedores de duchas de aire de buena reputación realizan encuestas en el sitio para evaluar la capacidad de carga, la fuente de alimentación (208/240 V, 3 fases), el encaminamiento de los conductos de escape y las penetraciones de paredes contra incendios. Muchos diseños modernos de duchas de aire utilizan marcos modulares que se montan directamente en las pistas de paneles estándar de la sala limpia, lo que minimiza el trabajo de paneles secos. Sin embargo, las actualizaciones de filtración ULPA e integración BMS generalmente requieren coordinación con su contratista de HVAC.
