La aplicación e importancia de FFU Clean Room|Unidad de filtro de ventilador
La rejilla de techo de la unidad de filtro de ventilador es un componente crítico en los modernos sistemas de HVAC de salas limpias, sirviendo como la columna vertebral estructural y funcional para suministrar flujo de aire laminar ultrafiltrado en entornos controlados.
Descripción general
ElRejilla de techo de unidad de filtro de ventiladores un componente crítico en los modernos sistemas HVAC de salas limpias, sirviendo como la columna vertebral estructural y funcional para suministrar flujo de aire laminar ultrafiltrado en entornos controlados. Central para las industrias sensibles a la contaminación— incluyendo productos farmacéuticos, biotecnología, fabricación de semiconductores y atención médica; elUnidad de filtro de ventilador rejilla de techo Diseñointegra filtros de aire de partículas de alta eficiencia (HEPA) o aire de penetración ultrabaja (ULPA) con ventiladores integrados para garantizar un flujo de aire consistente y uniforme en todo el plano del techo de la sala limpia. Un bien diseñadoUnidad de filtro de ventilador cuadrícula de techo fábricagarantiza la fabricación de precisión, la compatibilidad modular y el cumplimiento de las normas ISO 14644-1. Eltecho FFUImplementado a menudo como unFFU cuadrícula de techosoporta el despliegue escalable y la integración sin problemas con sistemas de techo suspendido. Como parte del más amplioSistema de rejilla de techo FFUpermite una reconfiguración flexible, simplificadainstalación ffuy acceso de mantenimiento optimizado. ElSistema de techo FFUEmplea con frecuencia estandarizadosFFU T redconfiguraciones para rigidez estructural y consistencia estética. Para profesionales que evalúan soluciones, comprensiónffu habitación limpiarequisitos, selección apropiadaffu para habitación limpiaunidades y evaluaciónprecio ffuLas métricas de rendimiento son esenciales. En última instancia, elDiseño de rejilla de techo FFUimpacta directamente en la calidad del aire, la eficiencia energética, el tiempo de actividad operacional y el cumplimiento regulatorio; lo que lo hace indispensable en aplicaciones comerciales e industriales de misión crítica.

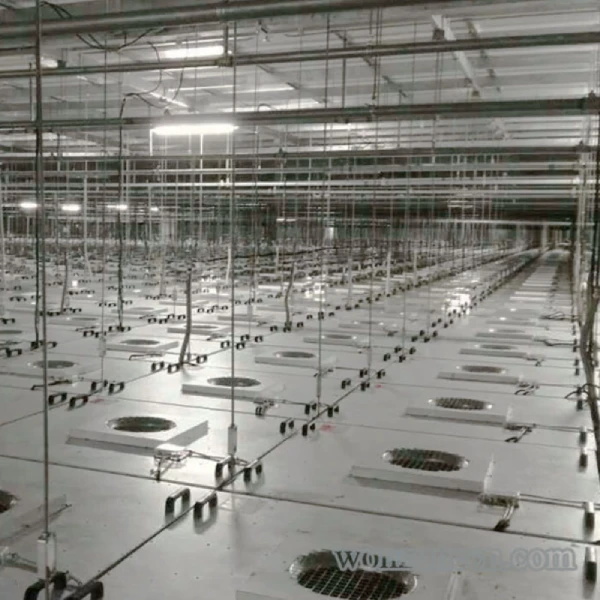

Figura 1: Aplicación típica e importancia de la instalación de una unidad de filtro de ventilador en un edificio comercial
La aplicación e importancia de FFU Clean Room | Unidad de filtro de ventilador
Qué es y cómo funciona
A ffu habitación limpiadepende de unaRejilla de techo de unidad de filtro de ventiladorMantener una calidad del aire precisa. Unaffu para habitación limpiaes un módulo autónomo que integra un ventilador, motor y filtro de alta eficiencia (típicamente HEPA o ULPA) para suministrar flujo de aire laminar purificado continuamente a entornos controlados. Montado dentro de un sistema de techo suspendido, extrae aire ambiente, filtra partículas hasta 0,1; 0,3 micras, y entrega aire limpio uniformemente hacia abajo.
Componentes clave
- Ventiladores y motoresProporcionar flujo de aire consistente y presión estática; a menudo CE (conmutado electrónicamente) para eficiencia energética y control de velocidad.
- BobinasLas bobinas de enfriamiento/calentamiento opcionales se pueden integrar en algunos modelos avanzados para la regulación de la temperatura y la humedad.
- FiltrosLos filtros HEPA o ULPA garantizan ≥ Captura de partículas del 99,97% a 0,3 µ m— crítico para operaciones sensibles a la contaminación.
- amortiguadoresPermite el ajuste fino del volumen de flujo de aire por unidad, apoyando una distribución equilibrada a través de laSistema de rejilla de techo FFU.
- ControlesIncluye unidades de frecuencia variable (VFD), monitoreo remoto e integración con sistemas de gestión de edificios (BMS) para el seguimiento del rendimiento en tiempo real.
Aplicaciones Principales
ElSistema de techo FFUes ampliamente desplegado en sectores que requieren un estricto control ambiental:
- SaludSalas de operaciones, farmacias y unidades de aislamiento donde los patógenos transmitidos por el aire deben ser minimizados.
- IndustrialesFabricación de semiconductores, laboratorios de biotecnología y fabricación farmacéutica entornos que exigen ISO Clase 3; 8 Limpieza.
- Edificios comercialesLos centros de datos y los laboratorios de alta gama se benefician de la escalabilidad modular y el bajo mantenimiento.
- EducaciónLos laboratorios limpios universitarios y las instalaciones de investigación utilizan FFUs para la enseñanza y el prototipo en condiciones controladas.
Beneficios y ventajas
Adopción de unaUnidad de filtro de ventilador rejilla de techo Diseñoofrece flexibilidad, escalabilidad y eficiencia en costes sobre la HVAC por conductos tradicionales. Su naturaleza modular simplificainstalación ffuReduce el tiempo de construcción y permite la reconfiguración a medida que evolucionen las necesidades. El consumo de energía se optimiza mediante controles inteligentes y ventiladores CE. Cuando procede de una reputableUnidad de filtro de ventilador cuadrícula de techo fábricaoFFU cuadrícula de techo fábricaLas unidades cumplen con estrictas certificaciones de fiabilidad y rendimiento. ElFFU T redLa compatibilidad garantiza una integración perfecta con los sistemas de suspensión de techo estándar. Además, competitivoprecio ffupuntos— especialmente cuando se adquiere a granel de fabricantes certificados; Mejorar el ROI. En general, elDiseño de rejilla de techo FFUyFFU cuadrícula de techoEl sistema ofrece una pureza del aire sin igual, agilidad operativa y valor a largo plazo en entornos críticos.
Figura 2: Rejilla del techo de la unidad de filtro del ventilador Diseño que muestra los componentes internos y las trayectorias del flujo de aire
La aplicación e importancia de FFU Clean Room|Unidad de filtro de ventilador
Las unidades de filtro de ventilador (FFU) son componentes críticos en entornos modernos de sala limpia, proporcionando flujo de aire laminar o turbulento con filtración de partículas de alta eficiencia. Su diseño modular permite la integración flexible en los techos de las salas limpias y soporta la estricta ISO 1; Requisitos de clasificación ISO 9.
Especificaciones técnicas
| Parámetro | Rango típico |
|---|---|
| Capacidad de flujo de aire | 300– 1.200 m y sup3; / h por unidad |
| Capacidad de enfriamiento | 0– 1,5 kW (refrigeración integrada opcional) |
| Capacidad de calefacción | 0– 2,0 kW (calefacción integrada opcional) |
| FFU cuadrícula de techo | 600 y veces; 600 mm, 600 y veces; 1200 mm, o diseños modulares personalizados |
| Eficiencia del filtro | HEPA H13– H14 (99,95 & ndash; 99,995% @ 0,3 & micro; m); ULPA U15– U17 opcional |
| Potencia del ventilador | 80– 300 W (motor estándar CE) |
| Nivel de ruido | 45– 58 dB(A) a 1 m |
| Eficiencia energética | ≥ Eficiencia del sistema del ventilador del 45% (conforme a la norma IEC 61584) |
Dimensiones y dimensiones
EstándarRejilla de techo de unidad de filtro de ventiladorlos módulos se alinean con los sistemas de techo suspendido de barra T. Los tamaños comunes incluyen 600 y veces; 600 mm y 600 & veces; 1200 mm para coincidirFFU T redespaciamiento. La altura del techo, la clasificación de la habitación y los cambios de aire requeridos por hora (ACH) dictan la densidad unitaria. Para ISO 5 (Clase 100), ≥ 60 ACH es típico— Requiere cobertura completa o escalonadaSistema de rejilla de techo FFUdiseño. La capacidad de carga estructural y la accesibilidad para el mantenimiento también deben evaluarse duranteinstalación ffu.
Criterios de selección
- Partidoffu habitación limpiaClase ISO con la adecuadaDiseño de rejilla de techo FFUy grado de filtro (HEPA/ULPA)
- Verificar la compatibilidad con los existentesSistema de techo FFUyUnidad de filtro de ventilador cuadrícula de techo fábricanormas
- Evaluaciónffu para habitación limpiaUniformidad del flujo de aire, caída de presión y necesidades de redundancia
- Considerar a largo plazoprecio ffuvs. ahorro energético de ventiladores EC y funcionamiento bajo ruido
- Asegurar la disponibilidad: acceso para la sustitución del filtro y el mantenimiento del ventilador dentro delFFU cuadrícula de techo fábricaMedio ambiente
Figura 3: techo detallado de FFU con componentes etiquetados
Preguntas frecuentes
¿Cuál es la diferencia entre una FFU y un manipulador de aire estándar?
Una FFU (unidad de filtro de ventilador) es un dispositivo modular autónomo que combina un ventilador, motor y filtro de alta eficiencia (típicamente HEPA o ULPA) en una única carcasa, diseñada específicamente para entornos de sala limpia. A diferencia de los manipuladores de aire estándar— que condicionan y circulan el aire a través de grandes sistemas HVAC; una FFU opera localmente, suministrando flujo de aire laminar filtrado directamente al espacio de la sala limpia. Las FFU están montadas en la rejilla del techo y trabajan en paralelo para mantener una limpieza precisa del aire de clase ISO. Su diseño compacto, bajo nivel de ruido y funcionamiento plug-and-play los hacen ideales para salas limpias modulares. Los manipuladores de aire estándar carecen de filtración integrada en el punto de entrega y no pueden lograr el mismo nivel de control de partículas localizado que unffu habitación limpiasistema.
¿Qué factores influyen en el precio de la FFU y el costo del diseño de la rejilla de techo de la unidad de filtro del ventilador?
Precio FFUvaría en función de la eficiencia del filtro (HEPA vs. ULPA), la capacidad de flujo de aire (CFM), la eficiencia energética (motores EC), las opciones de control (VFD, monitoreo inteligente) y las certificaciones (ISO 14644, NSF). ElUnidad de filtro de ventilador rejilla de techo DiseñoEl costo depende de la complejidad del diseño, la altura del techo, la integración estructural y si es parte de una nueva construcción o modernización. PersonalizadoRejilla de techo de unidad de filtro de ventiladorconfiguraciones— especialmente aquellos que requieren soporte reforzado o sellado especializado; añadir a los gastos de mano de obra y materiales. Ordenes a granel de un establecimientoUnidad de filtro de ventilador cuadrícula de techo fábricaa menudo reducen los costos por unidad a través de economías de escala y producción estandarizada.
¿Hay diagramas técnicos disponibles para la instalación de techo de FFU?
Sí, los fabricantes proporcionan diagramas técnicos detallados paratecho FFUintegración— incluyendo vistas cortadas de laSistema de rejilla de techo FFU , soportes de montaje, detalles de junta e interconexiones eléctricas. Estos diagramas ilustran cómo las unidades individuales se alinean dentro delFFU cuadrícula de techoInterfaz con elFFU T redy se integran con sistemas de iluminación y extinción de incendios. Los diagramas también muestran patrones de flujo de aire, diferenciales de presión y espaciamiento recomendado para garantizar un flujo laminar uniforme. El uso adecuado de estos esquemas garantiza el cumplimientoinstalación ffuy evita turbulencias o zonas muertas en la sala limpia.
¿Cuáles son las dimensiones estándar para la rejilla de techo FFU y el sistema de rejilla de techo FFU?
EstándarFFU cuadrícula de techomódulos comúnmente coinciden con los tamaños comunes de azulejos de techo: 600 y veces; 600 mm (24 y veces; 24 pulgadas), 600 y veces; 1200 mm (24 y veces; 48 pulgadas), y 300 y veces; 1200 mm (12 y veces; 48 pulgadas). ElSistema de rejilla de techo FFUdebe acomodar la profundidad de la unidad (típicamente 300 y 450 mm) al tiempo que permite el espacio libre para la sustitución del filtro y el acceso al servicio. El espaciamiento de la rejilla sigueFFU T redestándares— generalmente 15 mm o 24 mm de ancho de aluminio o acero rieles & mdash; para soportar la precisión de carga y alineación. PersonalizadoDiseño de rejilla de techo FFUpuede ajustar las dimensiones para habitaciones no estándar o integración HVAC híbrida, pero compatibilidad con el estándar de la industriatecho FFULa infraestructura sigue siendo esencial.
¿Con qué frecuencia requiere una FFU mantenimiento?
Mantenimiento para unffu para habitación limpiaincluye inspecciones visuales trimestrales, controles bianuales de motor y rodamientos y validación anual de rendimiento completo (flujo de aire, caída de presión, integridad del filtro). Los filtros HEPA suelen durar 3– 5 años dependiendo de la carga de partículas ambientales; Los filtros ULPA pueden requerir una sustitución previa. juntas, sellos y elFFU cuadrícula de techoEl marco debe ser inspeccionado durante cada ciclo de servicio para evitar fugas. Los cambios programados de filtros y la calibración garantizan el cumplimiento sostenido de los requisitos de clase ISO. Un bien mantenidoFFU cuadrícula de techo fábricasistema certificado minimiza el tiempo de inactividad y prolonga la vida útil del equipo.
¿Cómo mejoran las FFU la calidad del aire interior en salas limpias?
Las FFU mejoran drásticamente la calidad del aire interior mediante la recirculación continua del aire a través de filtros de alta eficiencia; eliminación ≥ 99,99% de partículas ≥ 0,3 µ m (HEPA) o ≥ 0,12 µ m (ULPA). Este proceso mantiene recuentos de partículas en el aire ultrabajos, críticos para aplicaciones farmacéuticas, semiconductoras y biomédicas. A diferencia de la HVAC convencional, elffu habitación limpiaEl enfoque proporciona un flujo de aire laminar uniforme hacia abajo
