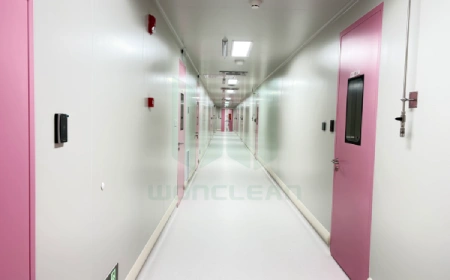

Un gran instituto de investigación científica

1. Visión general del proyecto

Un gran instituto de investigación científica— que comprende múltiples departamentos tales como biología molecular, nanotecnología, materiales avanzados y ciencias farmacéuticas; inició una importante actualización de la infraestructura para centralizar sus capacidades de investigación de alta contención y alta sensibilidad. El instituto necesitaba una instalación de sala limpia flexible y escalable capaz de apoyar diversas actividades de investigación que van desde:cultivo celular y producción de vectores virales   a nanofabricación y química analítica.

A diferencia de una compañía farmacéutica de propietario único, el instituto alberga decenas de grupos de investigación independientes, cada uno con diferentes requisitos de limpieza, seguridad y equipo. El principal desafío fue diseñar un ecosistema compartido de equipos de sala limpia   que pudieran servir a múltiples usuarios sin interferencia cruzada, manteniendo al mismo tiempo el cumplimiento de los niveles institucionales de bioseguridad (BSL-2 y BSL-3) y las normas ISO 14644.

2. Requisitos del cliente

• Flexibilidad multiusuario:   Zonas de sala limpia que se pueden reconfigurar para diferentes protocolos de investigación (por ejemplo, trabajo de células estériles una semana, síntesis de nanopartículas la siguiente).

• Contenido segregado:   Módulos aislados para procesos de nanofabricación BSL-2, BSL-3 y de baja humedad, cada uno con sistemas de HVAC y bloqueo de aire dedicados.

• Alta fiabilidad & Tiempo de funcionamiento:   Operación 24/7/365 con equipo de sala limpia redundante para evitar el tiempo de inactividad de la investigación.

• Eficiencia energética:   Dada la gran huella (3.500 m² ), el instituto exigió soluciones de HVAC y filtración para salas limpias de baja energía.

• Capacitación y Accesibilidad:   Interfaces de equipo diseñadas para una operación fácil por estudiantes rotativos, postdoctorados y científicos visitantes.

3. Solución de ingeniería de equipos de sala limpia

Nuestro equipo de ingeniería entregó un Paquete de equipos de sala limpia centralizado   adaptado a un entorno de investigación multi-inquilino:

A. HVAC zonado y filtración

• AHU dedicada por clase de sala limpia:   Unidades de tratamiento de aire separadas para ISO  Class 5, Clase  6, y clase  7 zonas.

• Bancos de filtros HEPA/ULPA:   Módulos de filtro montados en el techo con flujo de aire ajustable para patrones unidireccionales o no unidireccionales de grado de investigación.

• Ventilación de desplazamiento de baja velocidad   en zonas de baja turbulencia (por ejemplo, para la preparación de la microscopía electrónica).

B. Arquitectura modular de sala limpia

• Paneles de pared dura desmontables:   Permite la reconfiguración de los diseños de laboratorio sin modificaciones estructurales.

• Paredes modulares codificadas en color:   Diferenciación visual de los niveles de limpieza (por ejemplo, blanco = ISO)  7, azul = ISO  6, amarillo = BSL-3).

• Autoclaves de paso interbloqueados y depósitos químicos:   Para una transferencia segura de materiales entre niveles de contención.

C. Equipo compartido de contención y procesos

• Clases múltiples   Tipo II   Gabinetes de bioseguridad A2 (BSC):   Cada uno está equipado con monitoreo individual pero conectado a un pleno de escape común.

• Aisladores portátiles de caja de guantes:   Para la investigación de materiales sensibles al oxígeno/humedad.

• Sistemas centralizados de vacío y gas:   Nitrógeno, argón y aire seco limpio de ultra alta pureza distribuidos a través de colectores de acero inoxidable.

D. Vigilancia central y Control de acceso

• EMS/BMS habitación por habitación:   Presión en tiempo real, número de partículas, temperatura, RH y estado de bloqueo de puerta.

• Sistema de acceso basado en RFID:   Restringe a los usuarios a las clases de sala limpia autorizadas y registra el uso para la facturación/rendición de cuentas.

• Beacons de alarma visual   en cada entrada para la notificación rápida de fallas en cascada de presión.

4. Principales desafíos de ingeniería Soluciones

5. Validación y Cumplimiento

Todos los equipos de sala limpia fueron calificados para ISO 14644‑1:2015   Requisitos institucionales de bioseguridad:

• DQ:   Escenarios de múltiples usuarios simulados (por ejemplo, cultivo celular simultáneo y síntesis de nanopartículas).

• IQ:   Conexiones de servicios públicos verificadas, certificaciones de filtros y montaje de equipos.

• OQ:   Tasas de cambio de aire probadas (20–60)   ACH dependiendo de la clase), cascadas de presión y tiempo de recuperación (<15)   min a ISO  Class 5).

• PQ:   Tres meses de monitoreo dinámico con protocolos de investigación reales, incluyendo muestreo de aire microbiano.

Resultado:   El instituto logró la certificación operativa completa con Cero eventos de contaminación cruzada   durante el período de validación.

6. Resultado del proyecto

• Área de sala limpia:   3,500  m² (ISO 5: 400  m² , ISO 6: 1,200  m² , ISO 7: 1,900  m²)

• Capacidad de usuario:   Hasta 150 investigadores por día en 28 módulos de laboratorio independientes

• Ahorro de energía:   Reducción del 32% en energía HVAC a través de ventiladores de velocidad variable y ventilación controlada por demanda

• Tasa de utilización:   > 85% dentro de los seis meses de apertura, con capacidad para 12 grupos de investigación de 4 facultades

El instituto de investigación ahora opera un instalación central de sala limpia verdaderamente compartida y de alto rendimientopermitir proyectos interdisciplinarios que antes eran imposibles debido a conflictos de contaminación o contención.

7. Conclusión

Para los grandes institutos de investigación científica, la ingeniería de equipos de sala limpia debe priorizar;flexibilidad, segregación y diseño centrado en el usuario   mucho más que en una instalación farmacéutica dedicada. Este proyecto demuestra que con HVAC zonado, arquitectura de pared dura modular y monitoreo centralizado, un único complejo de sala limpia puede servir de forma segura a cientos de investigadores en las disciplinas BSL-2, BSL-3 y nanofabricación. Mantener la ISO  Class 5 integridad y eficiencia energética.
